項目編號：E562

文件大?。?0M

源碼說明：帶中文注釋

開發環境：Verilog

簡要概述：

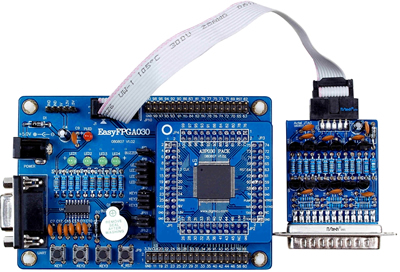

EasyFPGA030是廣州致遠電子有限公司為初學者“量身定做”的一款真正用得起的FPGA開發套件，外觀精悍小巧、內則“學富五車”。開發套件的主板和下載器上的元件都是以材料形式提供，讓用戶自主焊接；核心板采用A3P030芯片，并可隨意插拔，充分發揮用戶的想象力來進行二次利用，核心板已經包含了最小系統所需的所有部件，可以獨立工作，無須焊接；下載器需要連接電腦的并口，支持所有Actel第三代Flash架構的FPGA程序下載，例如：ProASIC3、Fuison、IGLOO等，驚喜、激動、興奮、歡呼、吶喊將會是您這一個星期的切身感受………

芯片資源

  基于非易失性Flash技術，單芯片解決方案，上電即行；

  高度的安全性，保護知識產權；

  高度的可靠性，固件錯誤免疫；

  采用精細顆粒架構VersaTile，資源利用率高；

  具有30K系統門規模，一定的應用領域；

  提供1kbit的片內可編程非易失性FlashROM，信息存儲；

  靈活高效的全局時鐘網絡，提高設計性能；

  在封裝上，A3P030有132-QFN和100-VQFP兩種；

  支持最大81個用戶I/O，熱插拔和冷備份。

功能特點

  采用“底板＋PACK板”的形式，PACK板的主芯片為A3P030，可以真正體驗Flash FPGA的優勢特點；

  PACK板可以單獨工作，無須焊接，只要提供5V電源和地，以及下載線即可工作；

  很強的兼容性，主芯片A3P030可以替換成資源更大的A3P060、A3P125、A3P250以及AGL系列；

  底板上所有的外設與A3P030的引腳都通過跳線連接；

  I/O口全部引出，方便進行二次開發；

  可以通過芯片內部的FlashROM進行數據存儲；

  提供注釋詳盡、簡單的入門源程序，包括LED、蜂鳴器、按鍵、串行通信等，并配有文檔；

  并口下載器支持所有Actel第三代Flash架構的FPGA編程，包括ProASIC3、IGLOO、Fuison等

可選配件

  外觀設計：藍色透明外殼，專用模具，高檔美觀；

  通訊接口：USB2.0高速接口，兼容USB1.1標準；

  供電方式：USB供電，支持熱插撥；

  USB接口：Mini-USB標準接口；

  LED指示：POWER,OK,FAIL,狀態指示清楚；

  功能特點：選配的下載器FlashPro3 不僅可以對ProASIC3/E 、ProASIC3L、IGLOO、 IGLOO+、Fusion等系列器件進行FPGA程序下載，還可以在線調試FPGA程序（類似內嵌邏輯分析儀）、調試內嵌軟核程序（Core8051、ARM核）等。

配套資料

 免費提供電子版五本教程，總字數達十八萬字以上，分別為：A3P030中文數據手冊、EasyFPGA030實驗教程、EasyFPGA030 設計使用指南、Libero集成開發環境使用教程、EasyFPGA030焊接安裝指南；

 EasyFPGA030設計使用指南。介紹硬件電路設計的原理和軟件安裝、使用等；

 Libero集成開發環境使用教程。介紹Libero集成開發環境中常用軟件的使用，例如：Synplify、Modelsim、SmartDesign、Waveformer、Designer、FlashPro、；

 EasyFPGA030焊接安裝指南。介紹電路知識以及如何焊接EasyFPGA030開發板；

 配有Libero軟件快速入門視頻教程。10分鐘學會Actel的開發軟件；

 配有詳細豐富的實驗例程，并提供源程序；

 提供完整的設計原理圖。幫助用戶搭建完美的硬件電路，并提供相關物料清單；

 提供EasyFPGA030教學PPT。包含了A3P030內核介紹、硬件電路設計以及Libero軟件使用;
